蒲公英视频组网教程
蒲公英 | 2026-01-27
一、组网准备
1、网络准备
宽带或4G上网卡（蒲公英4G部分路由器内置流量卡，无需额外购卡）
2、设备准备
蒲公英路由器、网线、录像机&摄像头
蒲公英路由器选型参考如下（前往选购），本文以X5 Pro和X4 Pro为例：
| 4G/5G路由器 | |||||
|---|---|---|---|---|---|
| 产品型号 | R300A | R300S | R300 Pro | R300 Pro+ | R300 5G |
| 无线规格 | 2.4G：150Mbps | 2.4G：300Mbps | 2.4G：300Mbps 5G：867Mbps |
2.4G：300Mbps 5G：867Mbps |
2.4G：300Mbps 5G：867Mbps |
| 硬件参数 | 2百兆网口*5 3dBiWiFi天线*1 5dBi4G天线*1 内置联通企业物联卡*1 12V/1A电源接口*1 |
百兆网口*5（支持选配PoE） 3dBiWiFi天线*2 3dBi4G天线*2 内置联通企业物联卡*1 12V/1A电源接口*1 |
百兆网口*5 3dBi可拆卸WiFi天线*2 5dBi可拆卸4G天线*2 3.5dBi可拆卸GPS天线*1 RS232 , RS485 DI接口*1 DO接口*1 12V/1.5A电源接口*1 |
千兆网口*5 3dBi可拆卸WiFi天线*2 2dBi可拆卸4G天线*4 3.5dBi可拆卸GPS天线*1 RS232 , RS485 RJ45 Console口 DI接口*1 DO接口*1 12V/1.5A电源接口*1 |
千兆网口*5 3dBi可拆卸WiFi天线*2 3dBi可拆卸5G天线*4 RS232 , RS485 DI接口*1 DO接口*1 |
| 上网方式 | 4G/有线/无线 | 4G/有线/无线 | 4G/有线/无线 | 4G/有线/无线 | 5G/有线/无线 |
| 组网性能 | 18Mbps | 18Mbps | 18Mbps | 18Mbps | 60Mbps |
| 摄像头接入 | 3路 | 3路 | 3路 | 3路 | 10路 |
| 组网角色 | 分支 | 分支 | 分支 | 分支 | 分支 |
| 桌面式路由器 | ||||
|---|---|---|---|---|
| 产品型号 | X3 | X4 Pro（4G） | X5 | X5 Pro |
| 无线规格 | 2.4G：300Mbps | AC1200 2.4G：300Mbps 5G：867Mbps |
AX1800 2.4G：573Mbps 5G：1201Mbps |
AX3000 2.4G：573Mbps 5G：2402Mbps |
| 硬件参数 | 百兆网口*5 5dBi外置天线*2 USB 2.0接口*1 12V/1A电源接口*1 |
千兆网口*8 5dBiWiFi天线*2 5dBi4G天线*2 USB2.0接口*1 12V / 2A电源接口*1 |
千兆网口*5 5dBi外置天线*4 USB 3.0接口*1 12V/1.5A电源接口*1 |
2.5G网口*1 千兆网口*4 5dBi外置天线*5 USB3.0接口*1 12V / 2A电源接口*1 |
| 上网方式 | USB适配器/有线/无线 | USB适配器/有线/无线/4G | USB适配器/有线/无线 | USB适配器/有线/无线 |
| 组网性能 | 18Mbps | 50Mbps | 50Mbps | 185Mbps |
| 摄像头接入 | 3路 | 10路 | 10路 | 40路 |
| 组网角色 | 分支 | 分支 | 分支/中心 | 分支/中心 |
| 异地组网有线路由器/旁路盒子 | ||||
|---|---|---|---|---|
| 产品型号 | P5（旁路盒子） | G5 Pro（4G） | G300 | V2000 |
| 硬件参数 | 千兆网口*1 USB 3.0接口*1 12V/1A电源接口*1 |
千兆网口*5 USB 3.0接口*1 12V/1A电源接口*1 |
千兆网口*8 2.5G网口*2 USB3.0接口*2 |
2.5G网口*8 USB3.0接口*2 Console接口*1 |
| 上网方式 | USB适配器/有线 | USB适配器/有线 | USB适配器/有线 | USB适配器/无线 |
| 组网性能 | 50Mbps | 50Mbps | 262Mbps | 1.3Gbps |
| 摄像头接入 | 10路 | 10路 | 60路 | 300路 |
| 组网角色 | 分支 | 分支 | 分支/中心 | 分支/中心 |
| *数据仅供参考，请按实际情况规划： 推荐路数均以400万像素摄像头采用H.265编码方式传输（1路4M带宽）的推荐值； 组网性能均为实验室测试数据。 |
||||
以上接入路数是以400万像素摄像头为例，具体以实际部署网络环境为准；
蒲公英设备参数更新以官网为准，此处不另行通知。

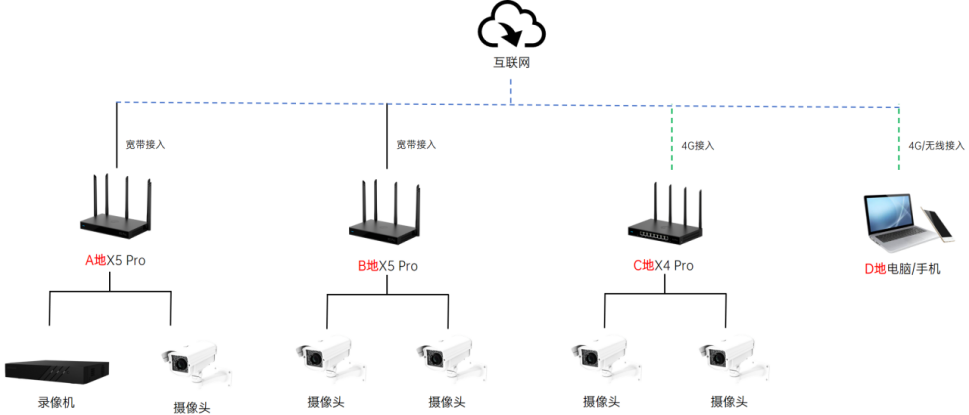

二、组网拓扑图
可实现以下需求：
1、集中存储：B地和C地的摄像头传输至A地存储
2、异地访问：在A地/B地/C地访问其中另两地的视频画面（含录像机内视频内容回放等）
3、异地配置：在A地/B地/C地任一地点修改各地的录像机和摄像头配置
4、随时访问/配置：手机/电脑登录蒲公英客户端查看A地/B地/C地的视频画面或修改配置
三、组网教程
1.设备上电联网
1.1.宽带上网设置

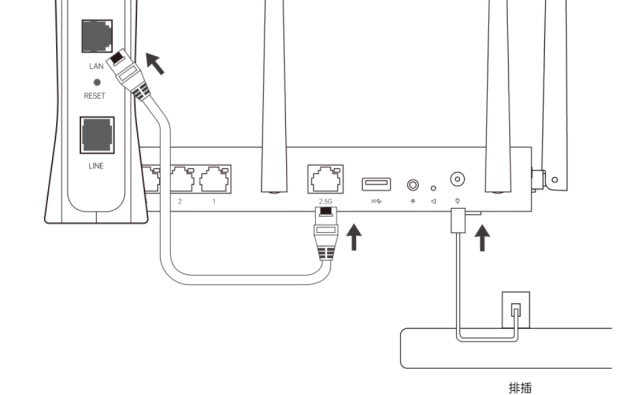

用网线将路由器的WAN口连接到光猫的LAN口，等待路由器指示灯变为绿色常亮则路由器已正常联网。
（以下型号默认为动态IP上网：X3、X5、X5 Pro、G5、P5、G300、V2000）
1.2.4G上网设置
蒲公英R300A、R300S、X4 Pro内置联通企业黑名单卡，绑定赠送100MB体验流量，插电等待指示灯常绿则路由器已正常联网。
（以下型号默认为4G上网：R300A、R300S、R300 Pro、R300 Pro+、R300 5G、X4 Pro）
2.异地组网
2.1.电脑浏览器输入https://p.oray.com 登录蒲公英管理平台

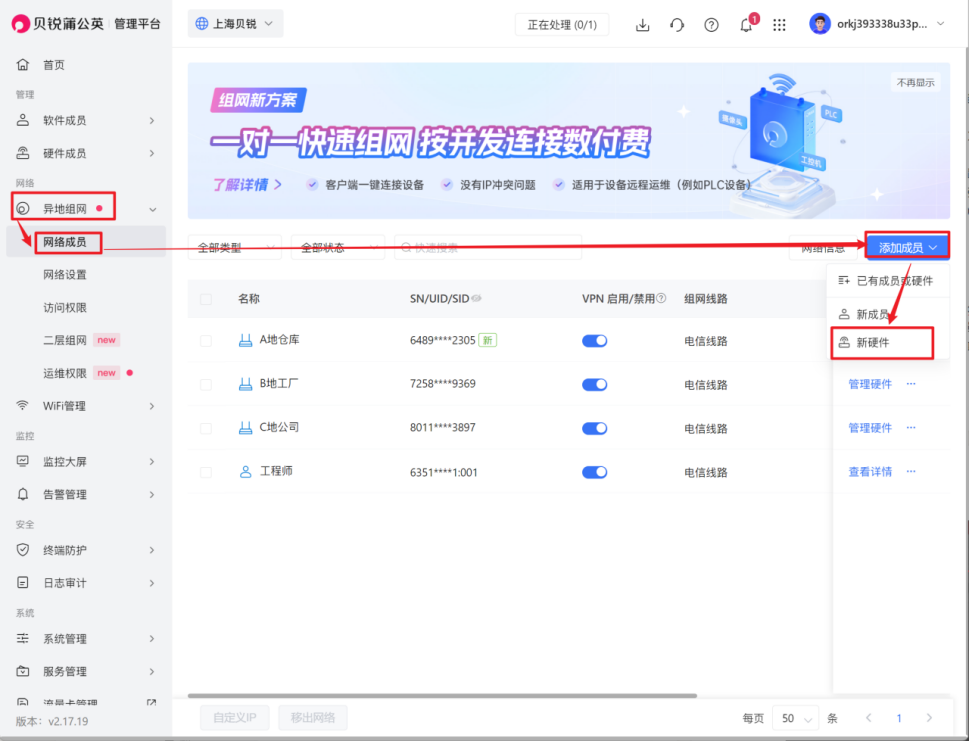

2.2.点击【异地组网】-【创建网络】-【添加成员】-【新硬件】，输入蒲公英路由器机身背面贴纸上的SN号将路由器加入网络内，待路由器指示灯变为蓝色常亮则已组网成功。
注意：当组网内路由器局域网IP（如10.168.1.1）相同会导致组网异常无法访问，需进行调整，如A地10.168.1.1，B地10.168.2.1...

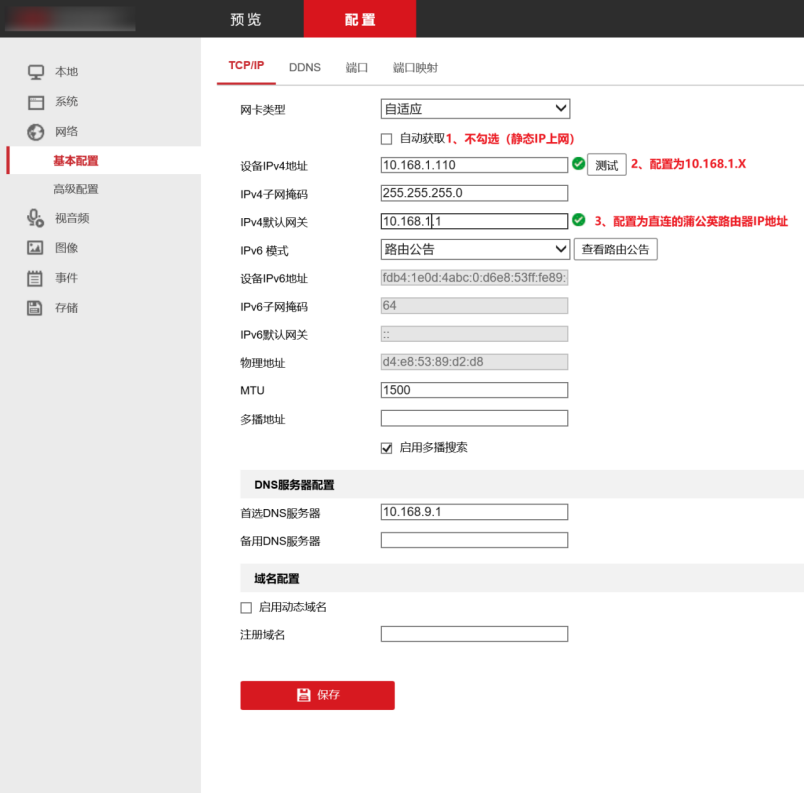

3.摄像头配置
通常摄像头配置为静态IP上网，需将摄像头IP地址调整至直连蒲公英路由器的DHCP范围内。如A地蒲公英路由器局域网IP地址范围为10.168.1.0/24，则需将摄像头IP调整为10.68.1.X
浏览器访问摄像头管理页面，设置路径为：【配置】-【网络】-【基本配置】-【TCP/IP】
4.录像机配置

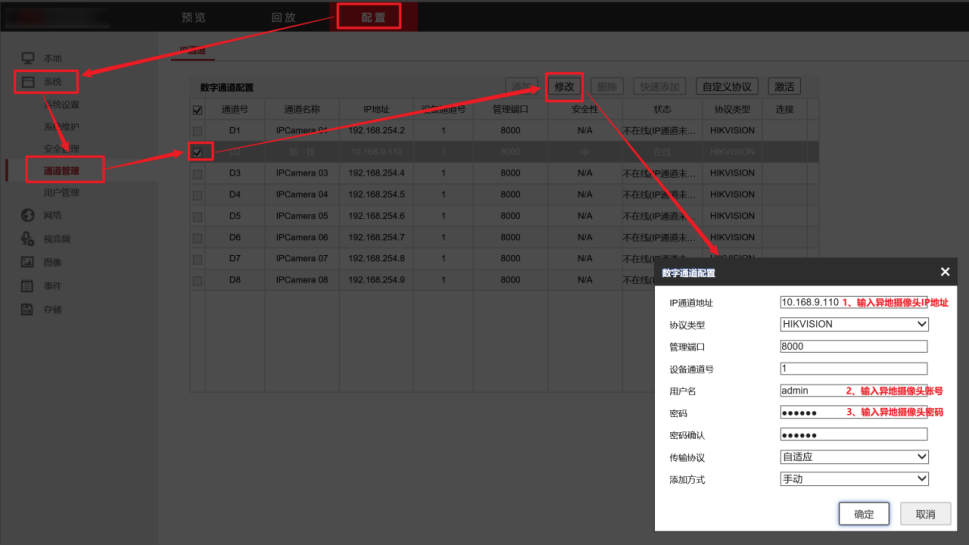

4.1.网页添加摄像头
浏览器访问录像机管理页面，设置路径为：【配置】-【系统】-【通道管理】-【勾选通道】-【修改】

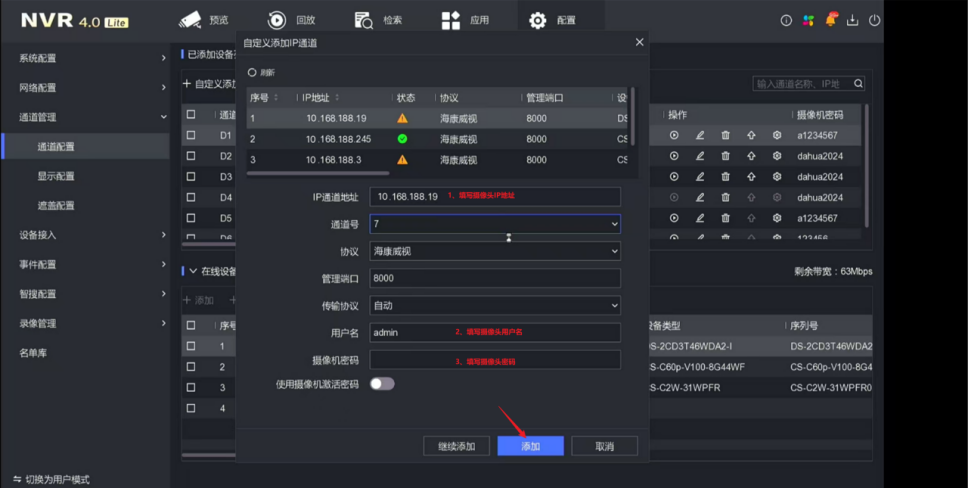

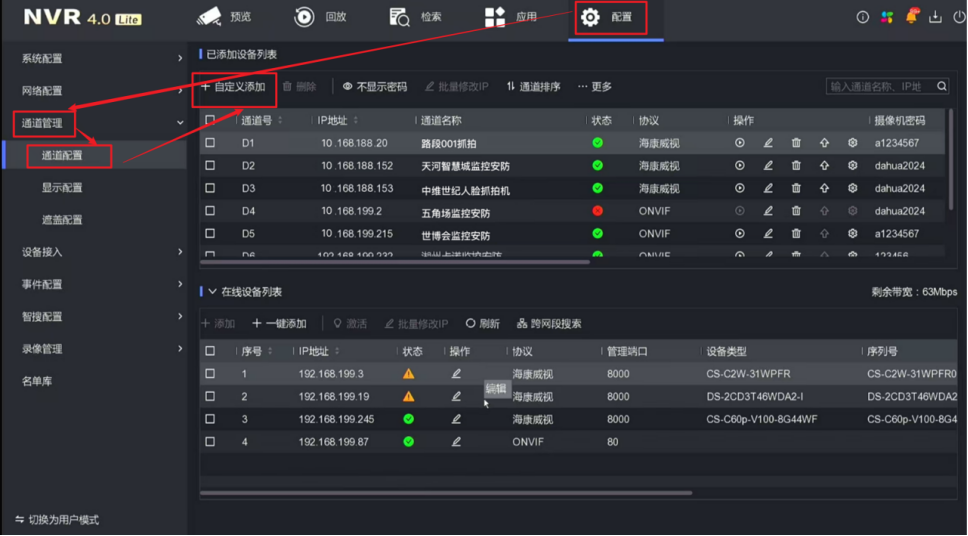

4.2.客户端添加摄像头
打开录像机管理页面，设置路径为：【配置】-【通道管理】-【通道配置】-【自定义添加】

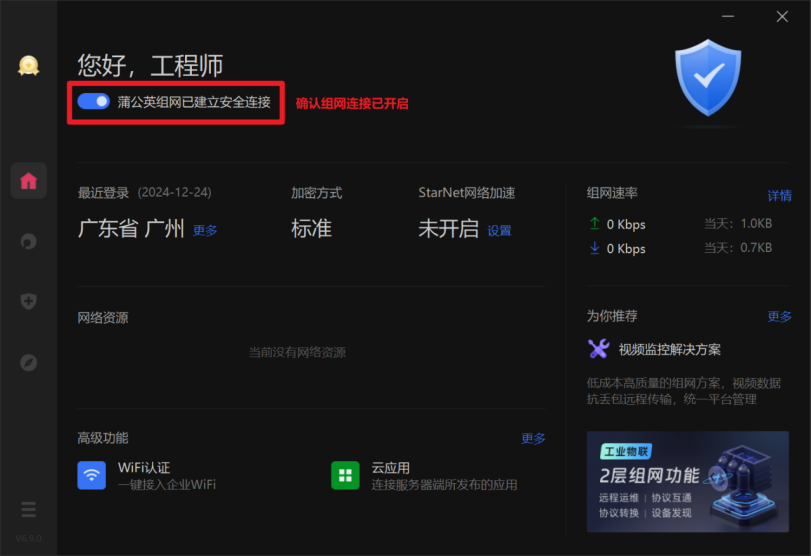

5.电脑/手机访问或配置摄像头/录像机

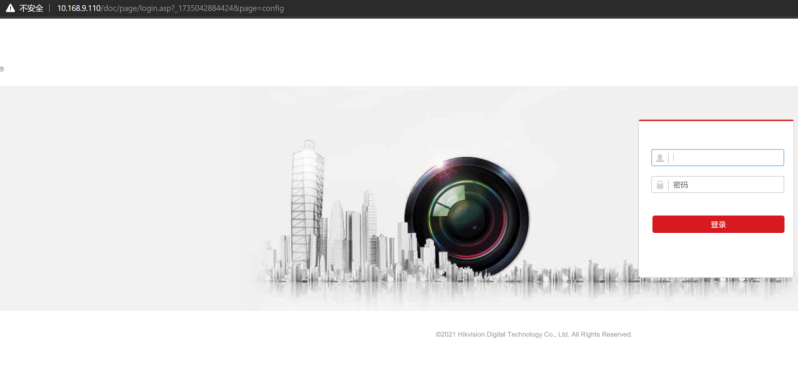

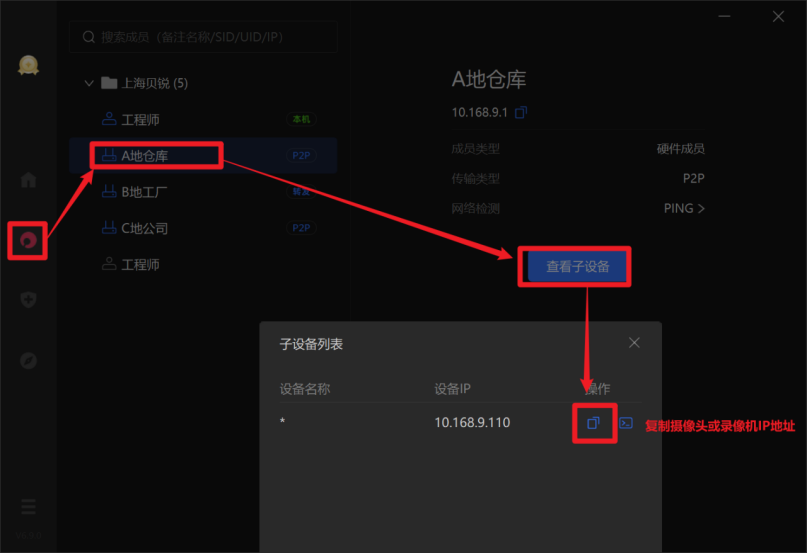

下载并登录贝锐蒲公英客户端，浏览器输入录像机/摄像头IP地址进行访问或配置
