远程访问聚水潭ERP视频监控教程

需求场景分析

总部位置：北京
仓库位置：广州
监控设备：广州仓库部署了海康威视NVR，用于监控发货/验货订单的操作过程
需求目标：北京总部通过聚水潭ERP系统，远程查看广州仓库相关订单的监控画面
操作步骤：
1）确保广州仓库的海康威视NVR已正确配置
2）通过花生壳映射广州仓NVR，生成外网访问地址
3）广州仓登录聚水潭ERP，添加存储服务器-填写内外网地址，添加视频监控设备
以上步骤操作完成，北京总部人员通过登录聚水潭ERP，即可查看广州仓发货订单的监控画面了。
接下来，我们将详细为您介绍如何一步步完成这些设置。

————————————————

一、部署视频监控NVR

1.1.确保NVR配置完成

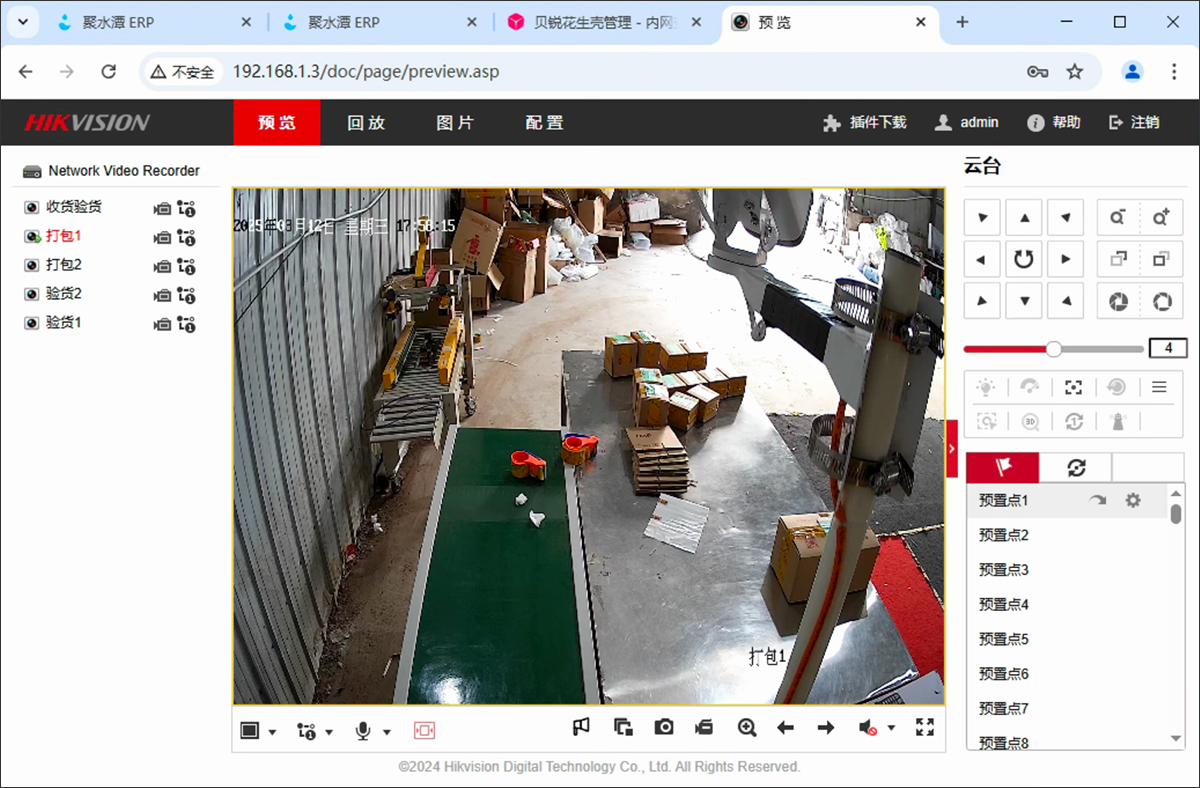

确保海康威视NVR已正确配置，可以通过NVR的IP地址登录并正常显示监控画面。
操作步骤：在浏览器地址栏输入NVR的IP地址，例如192.168.1.3，登录后检查是否能看到监控画面。
注意事项：如果无法登录/无法查看画面，请联系监控部署人员排查NVR。

1.2.查看NVR服务端口

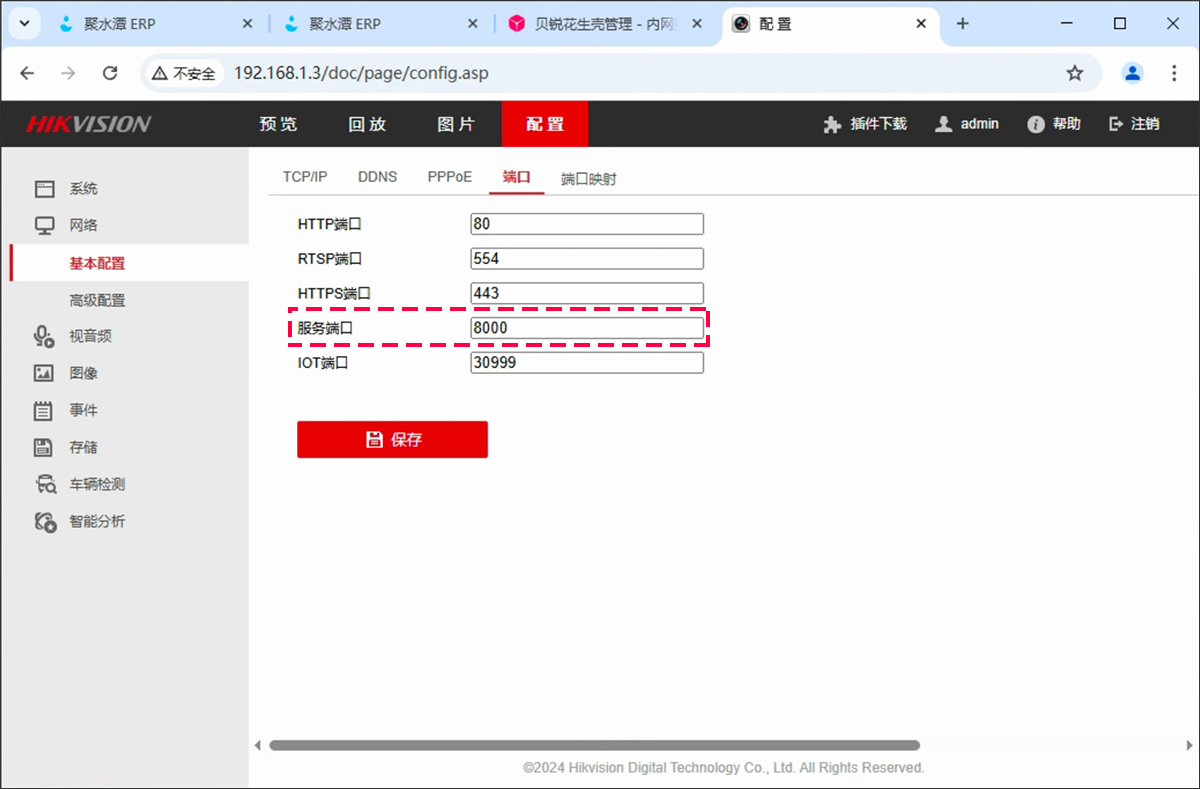

点击【配置】->【网络】->【基本配置】，查看NVR的服务端口，默认端口为8000。
操作步骤：在NVR管理界面中找到“服务端口”选项，记录下端口号（如8000）。
注意事项：如果端口号被修改，请确保记录的是当前实际使用的端口号。

————————————————

二、设置花生壳映射

2.1.下载并安装花生壳客户端

进入官网下载页
下载电脑对应操作系统的客户端

2.2.登录花生壳客户端

运行花生壳客户端，在登录窗口输入花生壳账号和密码进行登录。

2.3.创建远程NVR映射

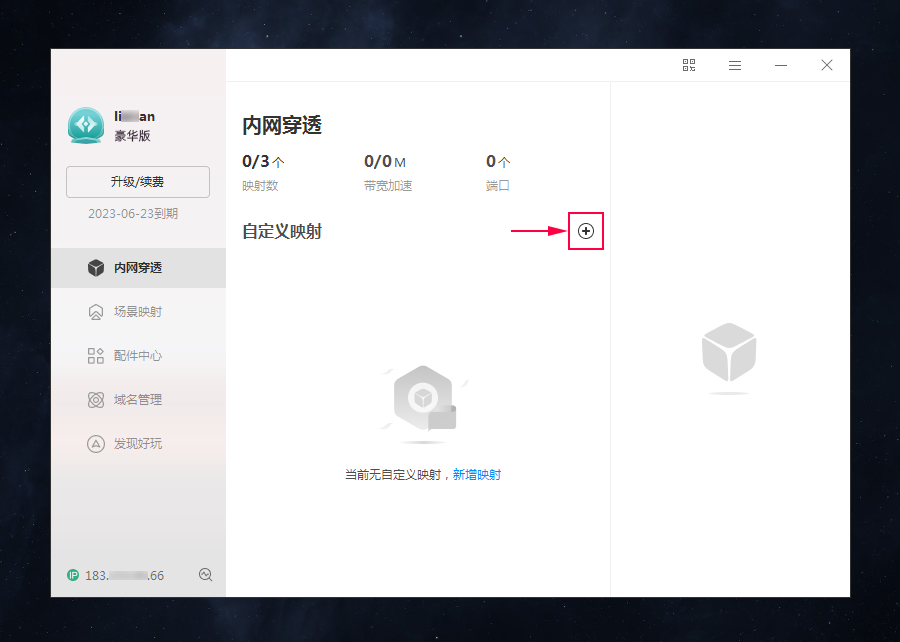

在客户端内网穿透界面，点击【+】，创建映射

客户端会自动打开电脑浏览器，前往映射创建页

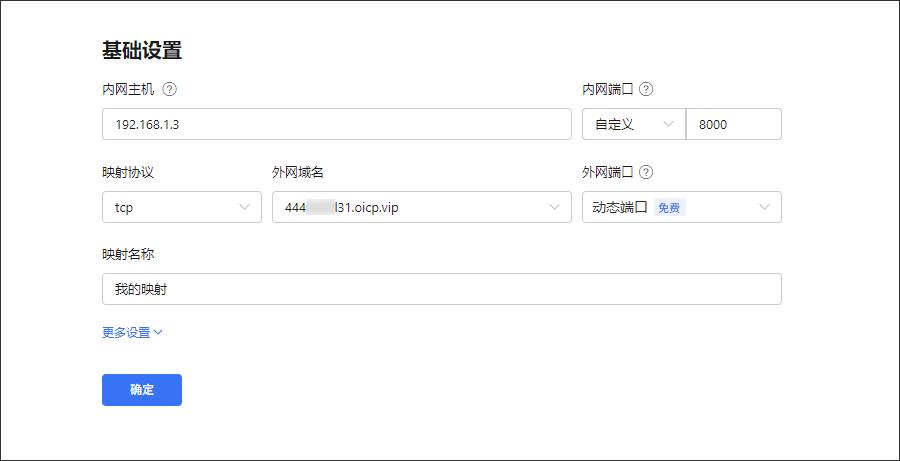

根据实际情况，填写海康NVR服务相关信息：

内容		说明
基础设置	内网主机	部署海康威视NVR的服务器内网IP地址，192.168.1.3
	内网端口	部署海康威视NVR的服务端口，8000
	映射协议	根据实际情况选择TCP
	外网域名	选择账号下的加密壳域名
	外网端口	动态端口
	应用名称	自定义映射名称

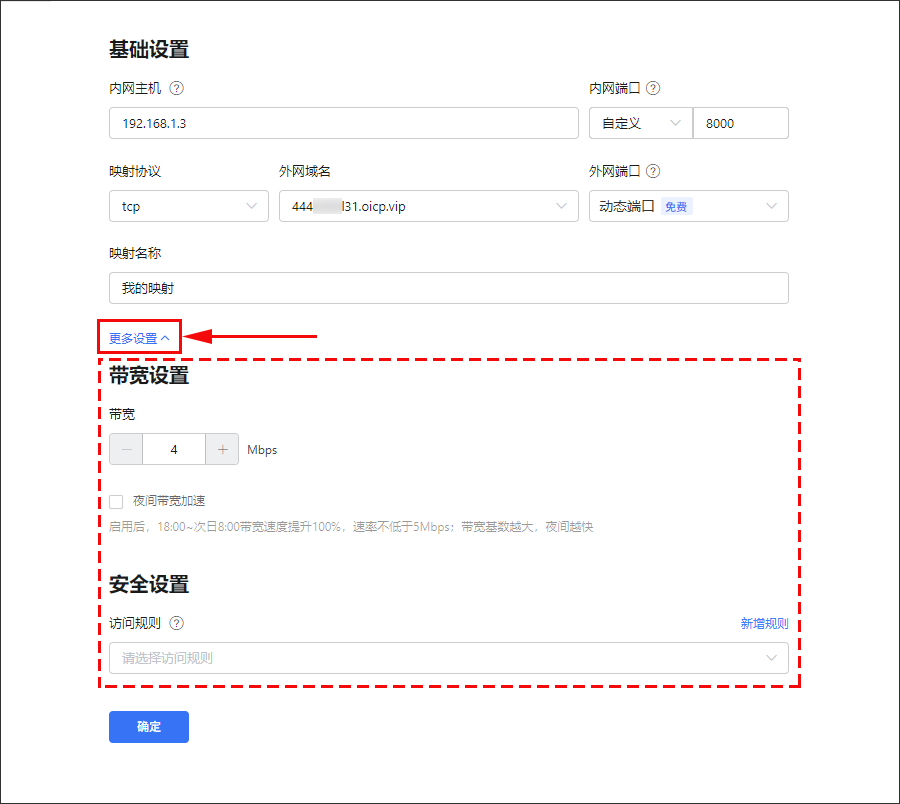

若有带宽或安全需求，可点击【更多设置】进行相关设置。

内容		说明
带宽设置	带宽	默认根据账号等级分配相应的带宽，也可根据实际需求额外付费购买
	夜间带宽加速	8:00-次日8:00带宽速度提升100%，速度不低于5Mbps；带宽基数越大，夜间越快
安全设置	访问规则	支持映射设置访问密码进行二次校验访问；支持设置指定时间、区域、IP、浏览器、系统等方式进行应用访问限制【**点击查看访问控制帮助教程**】

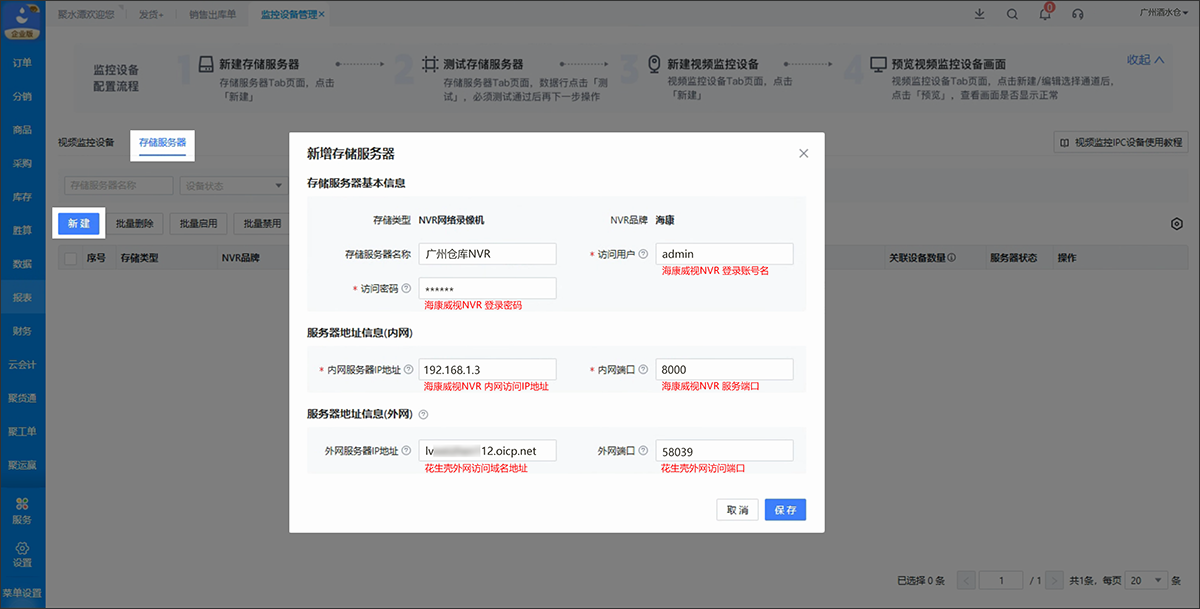

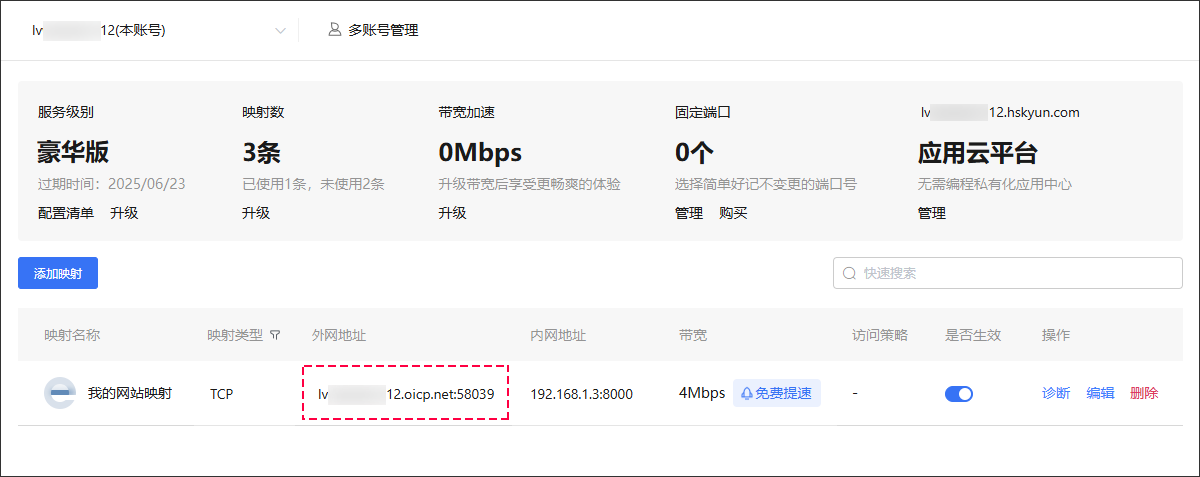

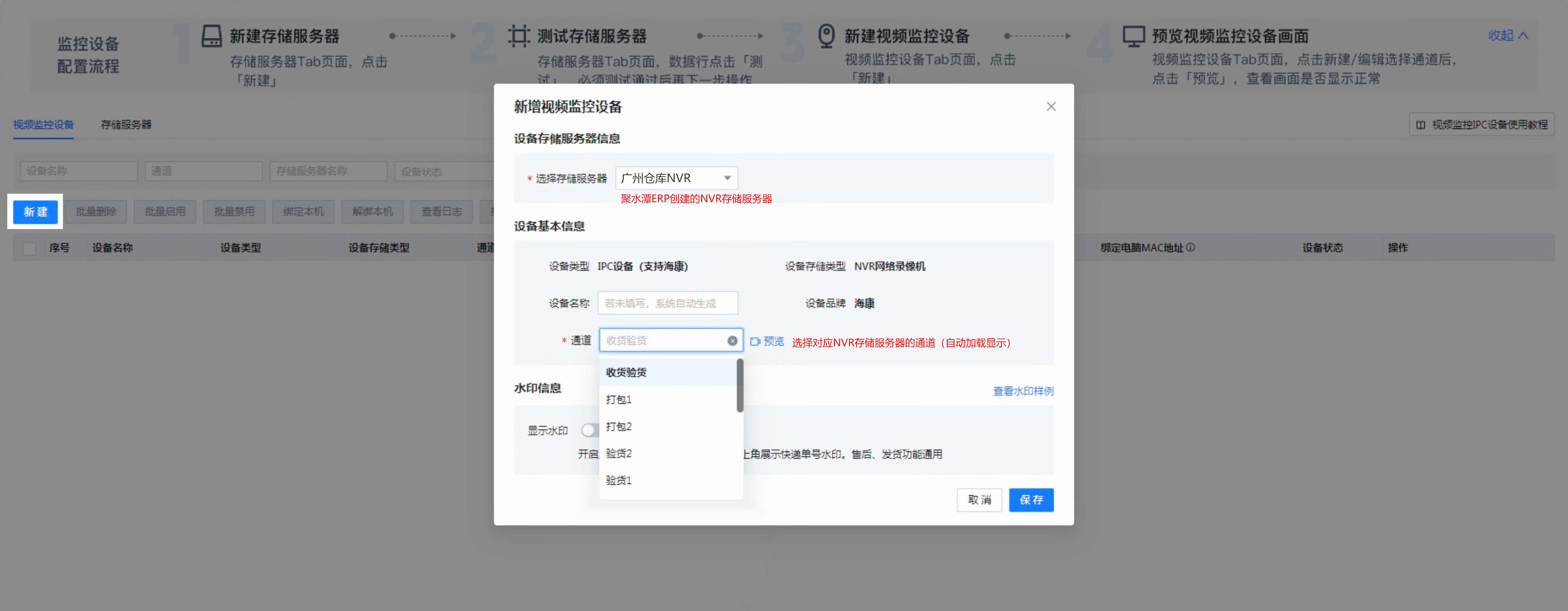

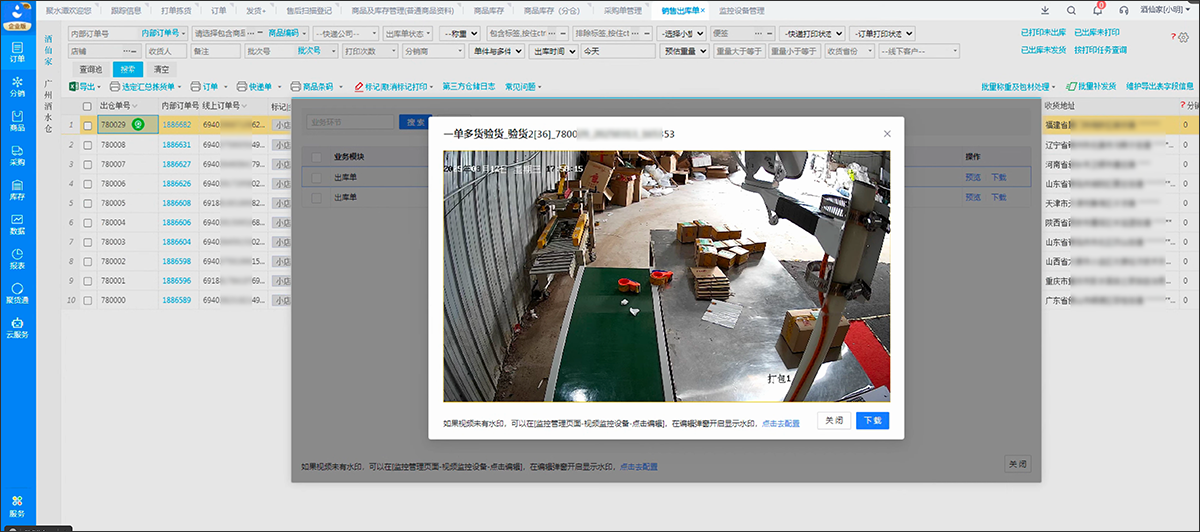

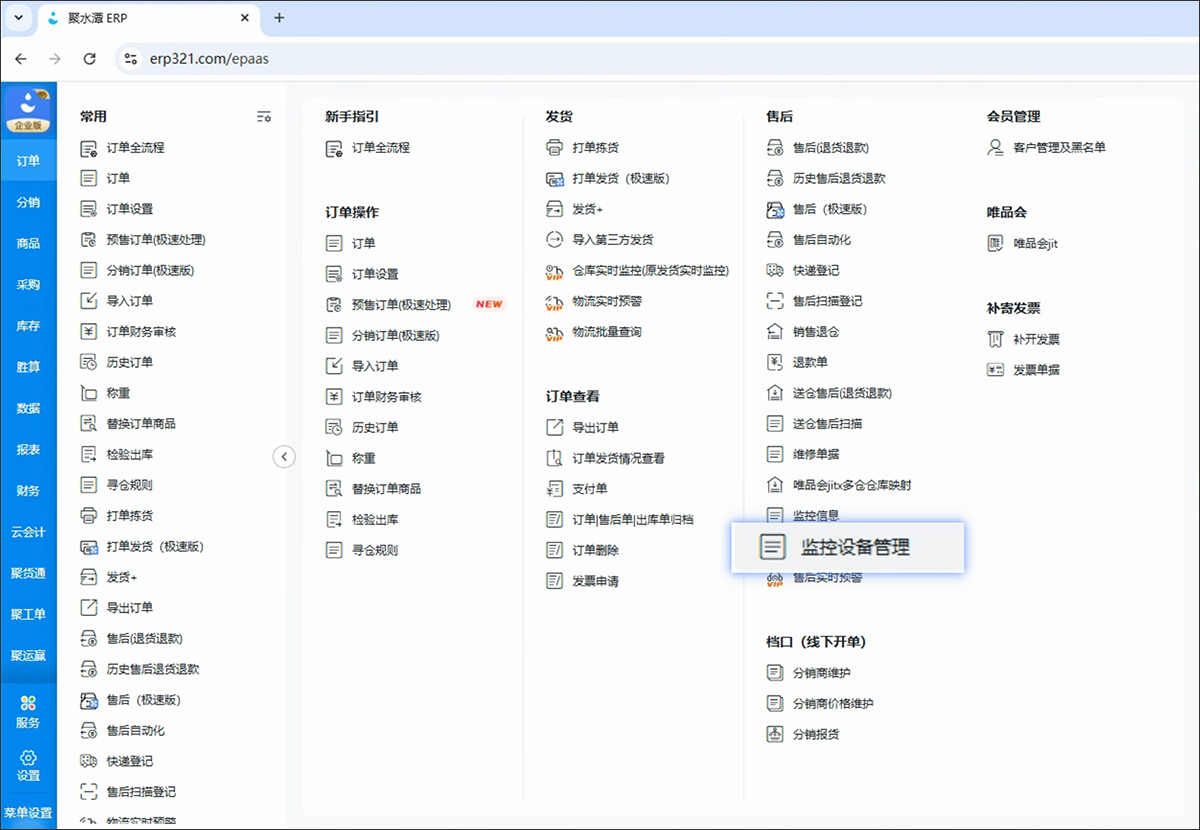

 以上配置项确认无误后，点击**“确定”**。 映射添加完成，生成海康威视NVR的外网地址。 至此，花生壳配置步骤结束。  ———————————————— ### 三、设置聚水潭ERP #### 3.1.进入监控设备管理页面 登录聚水潭ERP系统，依次点击【订单】->【售后】->【监控设备管理】。 **注意1：若找不到，可能是账号权限不足，需联系聚水潭管理员设置** **注意2：操作需要在NVR相同网络内的电脑进行，且需安装聚水潭ERP助手**  #### 3.2.创建存储服务器 打开「存储服务器」页面，点击【**新建**】，填写新增存储服务器信息： 填写NVR相应的登录账号名与密码、NVR内网地址与服务端口 以及花生壳映射所生成的外网访问域名与外网5位数端口号  #### 3.3.创建视频监控设备 打开「视频监控设备」页面，点击【**新建**】，填写新增的视频监控设备信息： 选择刚刚创建好的存储服务器，程序会自动加载出来相应的监控通道 自定义设备名称、选择通道、设置是否显示水印，最终点击保存  按上述操作添加各个点位的监控摄像头，至此，聚水潭ERP远程访问设置完成。 ———————————————— ### 三、外网远程访问 外网工作人员登录聚水潭ERP，查看销售出库单等数据时 单号处有相应的监控图标，点击即可预览相应订单的视频监控画面。
