一、功能说明

路由器端口VLAN功能说明：
VLAN（虚拟局域网）通过逻辑隔离将单一物理网络划分为多个独立广播域，基于IEEE 802.1Q协议实现。路由器端口支持VLAN后，可在单物理端口内划分多个子接口（如VLAN 10/20），通过VLAN标签区分流量，实现：

1. 安全隔离：阻止跨VLAN未授权访问（如分隔办公网与IoT设备）；
2. 广播控制：限制广播域范围，降低网络拥塞；
3. 灵活组网：跨物理位置逻辑组网（如分支机构同VLAN互通）。

适用于企业多部门网络分割等场景。

二、使用步骤

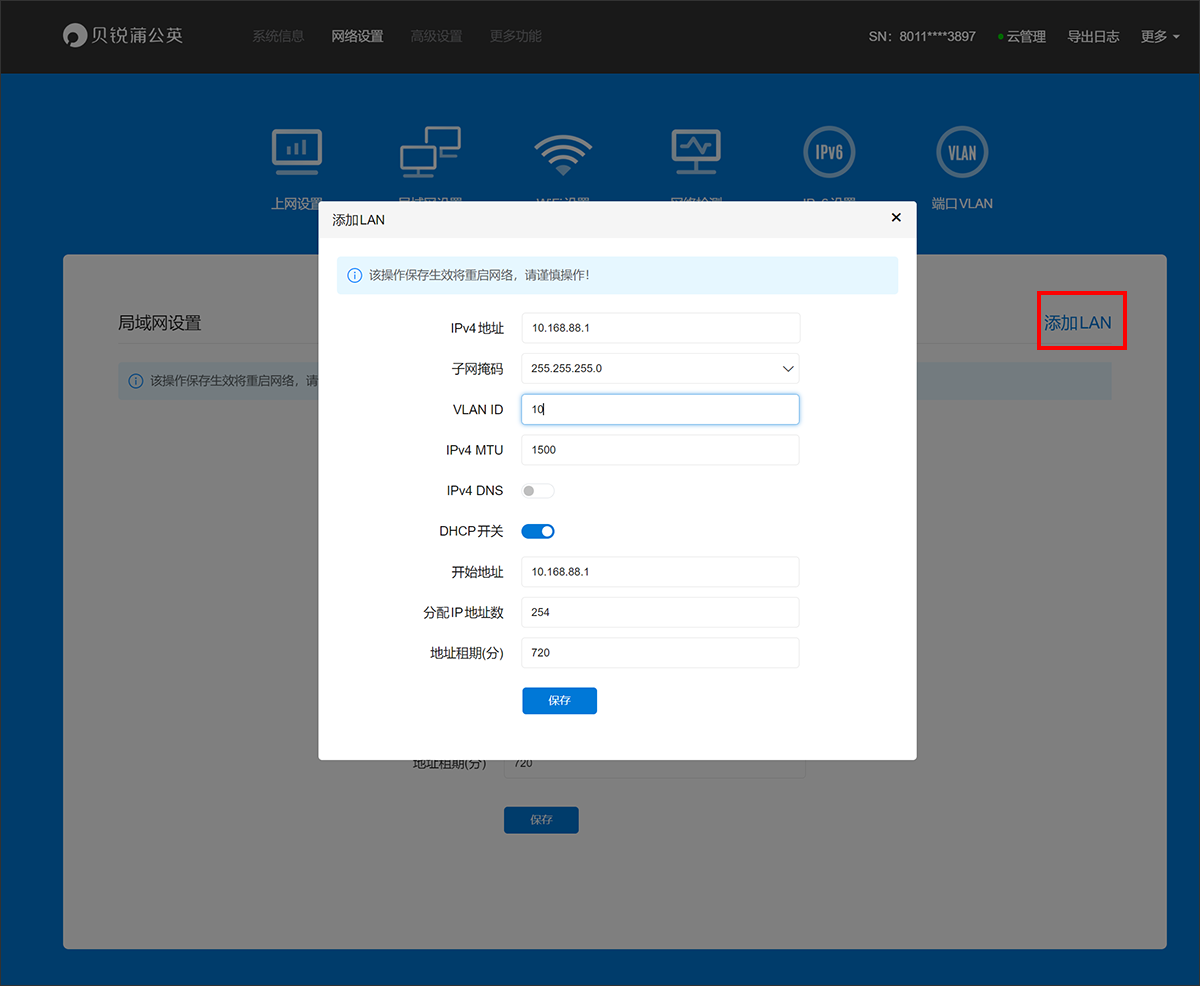

1、创建LAN

功能位置：本地管理-网络设置-局域网设置-添加LAN	字段	说明
IPv4地址	该VLAN内终端的局域网IPv4网关地址
子网掩码	该VLAN内终端的局域网子网掩码
VLAN ID	该VLAN ID
IPv4 MTU	该VLAN内数据包间隔大小
IP冲突规避	禁止WAN与LAN地址相同，避免冲突导致无法上网
DHCP开关	控制该VLAN的DHCP服务是否开启
开始地址	该VLAN网段的开始IP地址
分配IP地址数	该VLAN网段可分配地址数量
地址租期	该VLAN内终端获取IP地址的有效期

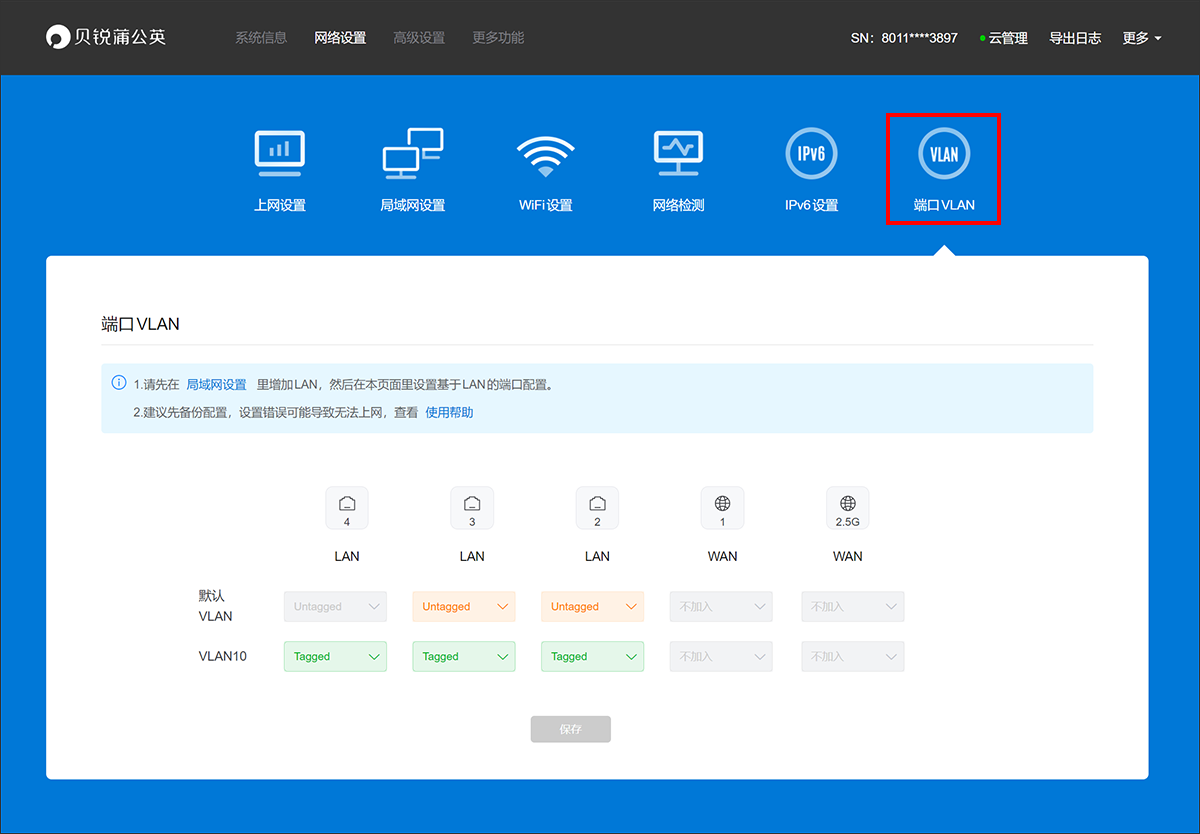

2、设置端口VLAN参数

功能位置：本地管理-网络设置-端口VLAN	字段	说明
网口图	当前设备的物理网口示意图
默认VLAN	蒲公英路由器默认的LAN
VLAN ID	创建的VLAN ID
端口配置	不加入： 不获取对应VLAN的IP地址 Untagged： 可以自动获取IP地址（通常用于直连电脑等业务终端） Tagged：连接的设备需要手动设置VLAN ID（通常连接AP、交换机等）

注意：
1、WAN不可加入VLAN
2、同一个物理网口仅不允许同时在多个VLAN内配置Untagged状态
3、默认LAN口不允许修改为Untagged以外状态

三、场景案例

场景1

某公司购买了蒲公英企业级路由器（此处以X5 Pro为例），但财务部门的业务数据较为敏感，计划将路由器的某个网口划分给财务部门使用，实现与其他部门网络隔离的目的。

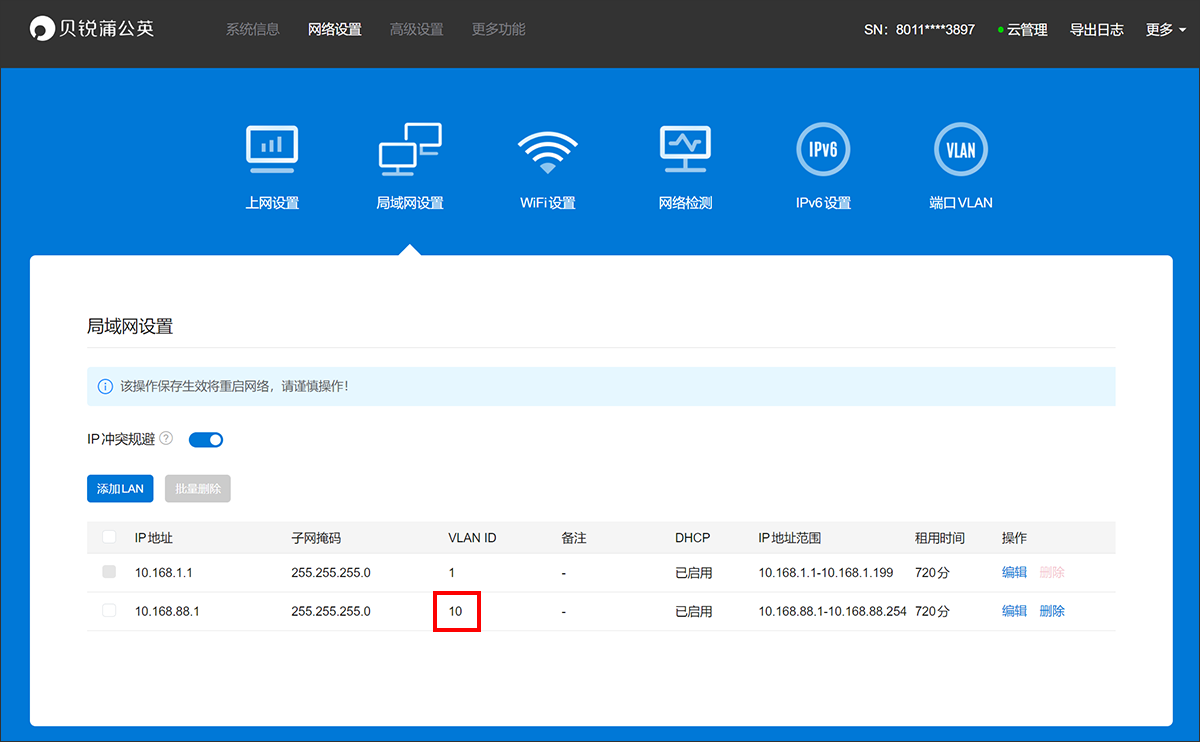

（1）首先在路由器上创建用于财务网络使用的VLAN网络如下：

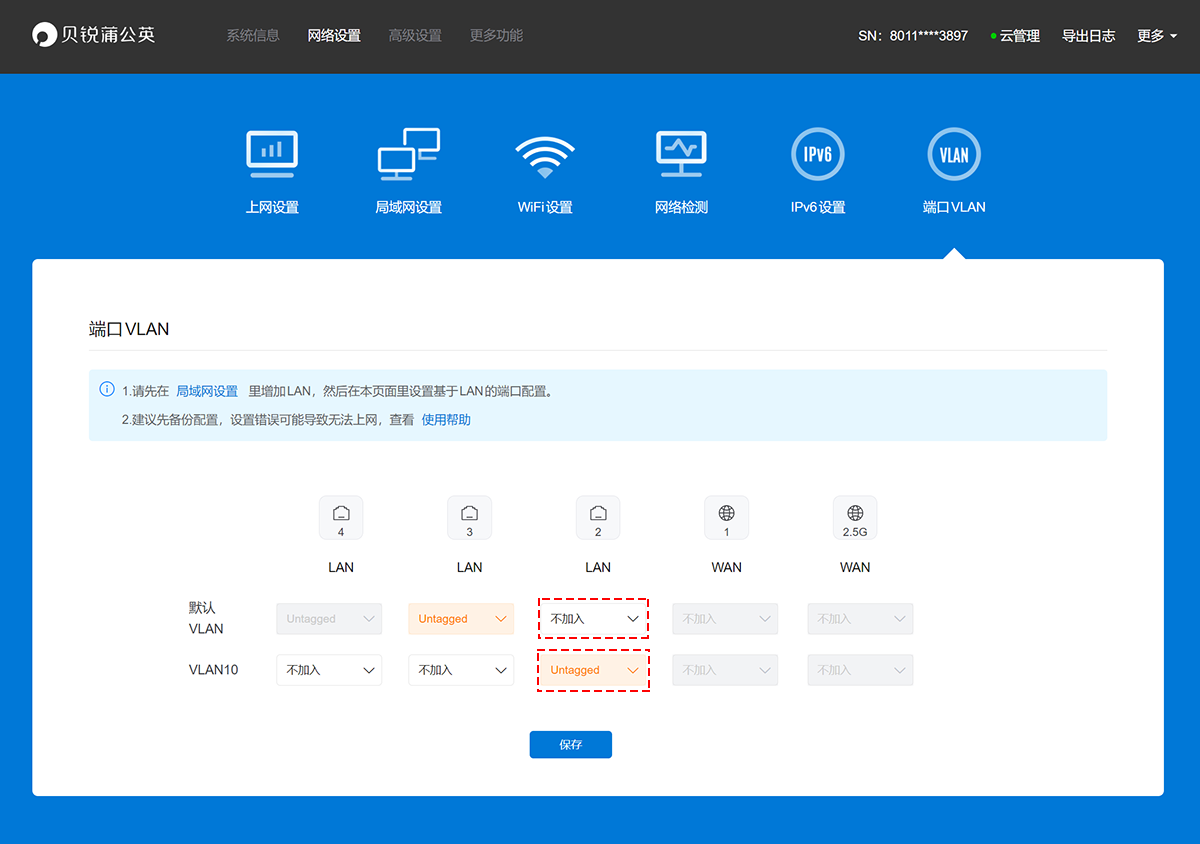

（2）在端口VLAN配置页面将直连AP的网口（此处以2号网口为例），将2口在除VLAN10以外的VLAN内配置为“不加入”，VLAN10内配置为“Untagged”。

上述操作后，连接其他LAN口获取的IP地址为10.168.1.0/24网段，直连2口的终端获取的IP地址为10.168.88.0/24网段，完成了敏感数据隔离。

场景2

某公司购买了蒲公英企业级路由器，并购买了AP完成公司的无线网络覆盖（此处以X5 Pro和A20为例），但财务部门的业务数据较为敏感，无线连接需要与其他部门的网络隔离。

（1）首先在路由器上创建用于财务网络使用的VLAN网络如下：

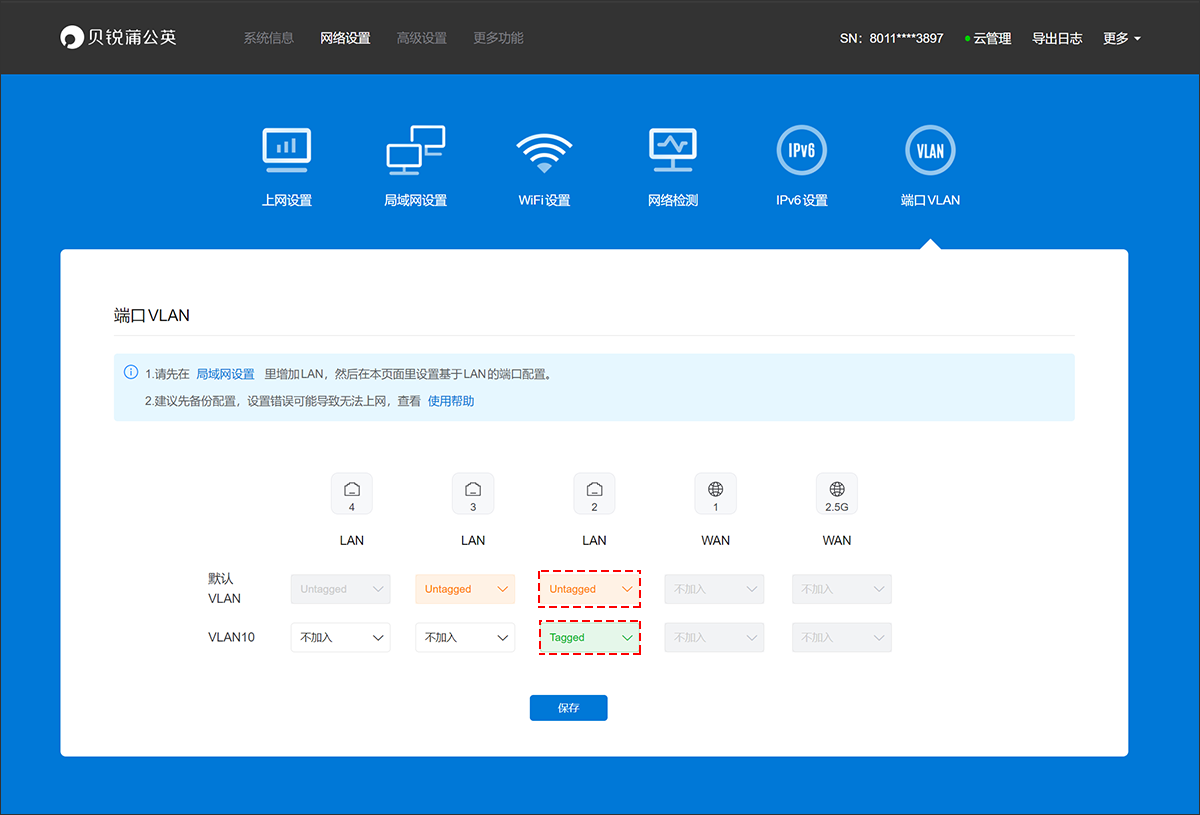

（2）在端口VLAN配置页面将直连AP的网口（此处以2号网口为例），将VLAN10中除网口2以外的网口配置为不加入状态。

（3）在AP配置Wi-Fi，创建两个WiFi名称分别用于普通员工联网和财务专用网，配置如下：

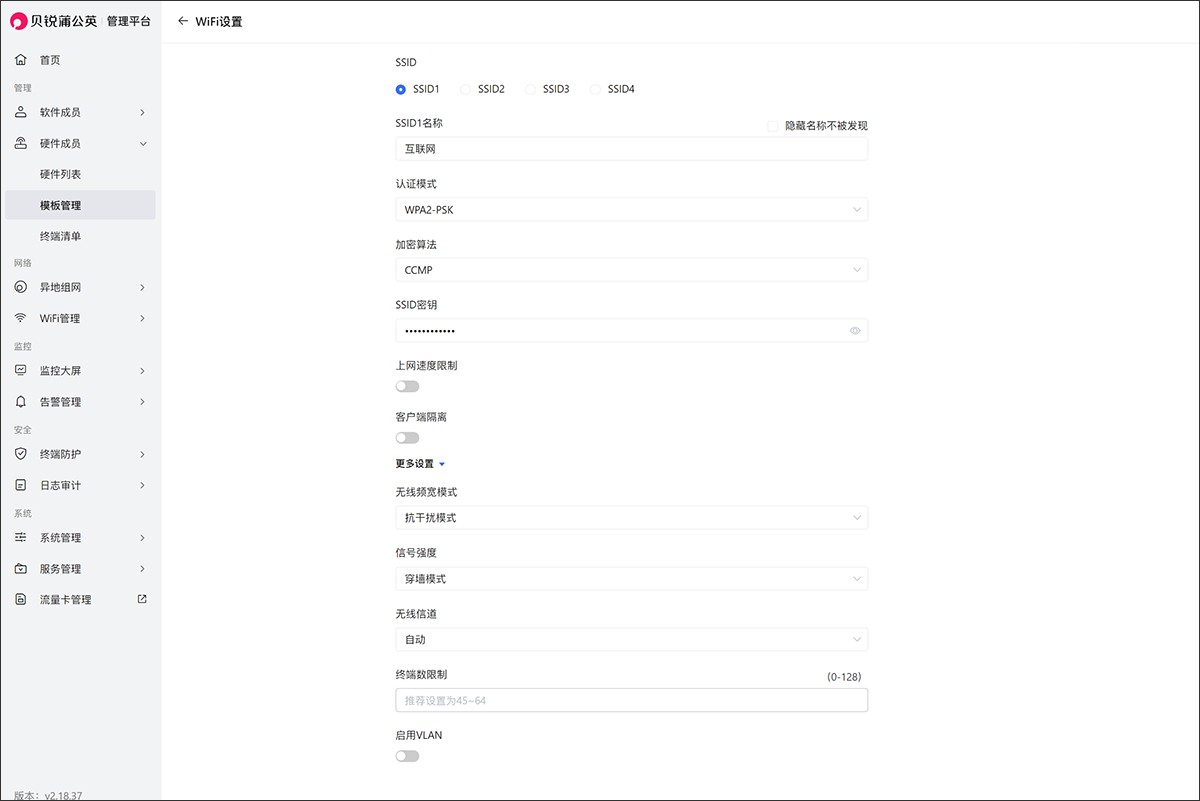

互联网：

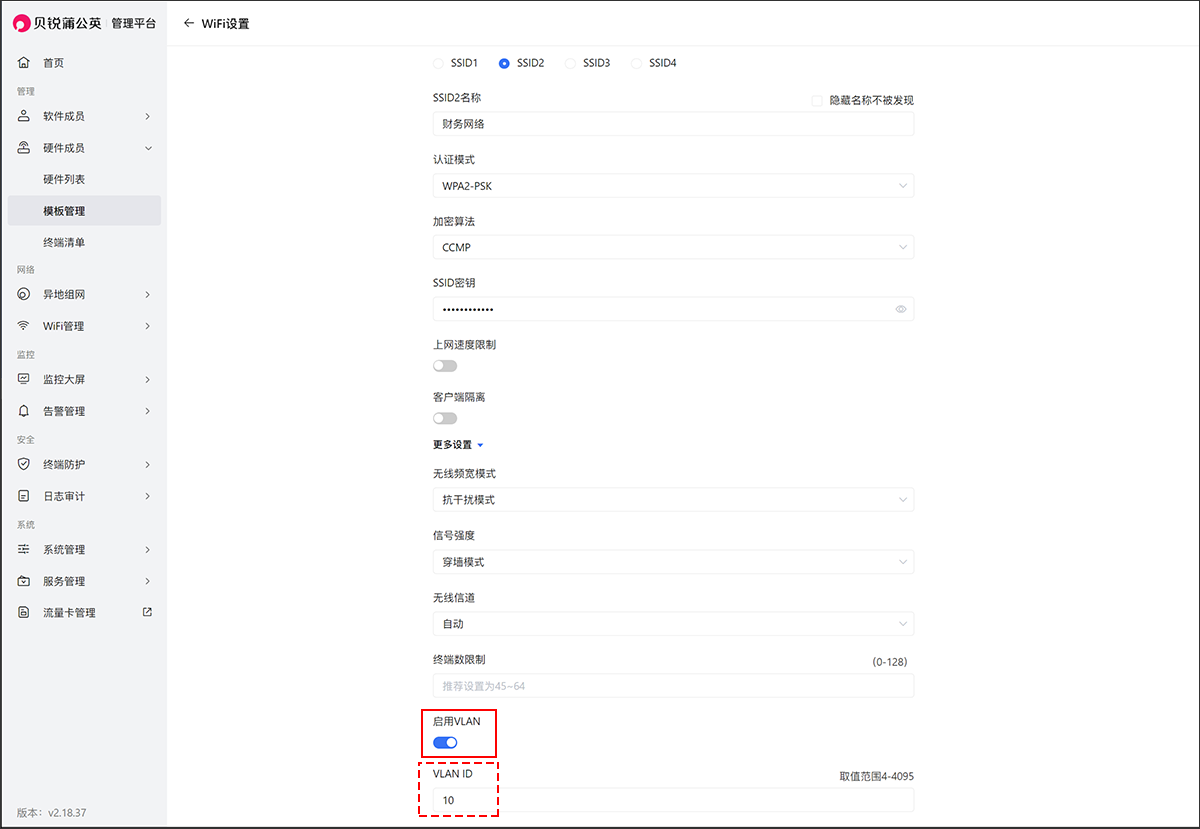

财务专用网：

上述操作后，普通员工终端连接WiFi获取的IP地址为10.168.1.0/24网段，财务同事获取的IP地址为10.168.88.0/24网段，完成了敏感数据隔离。
